方案概述

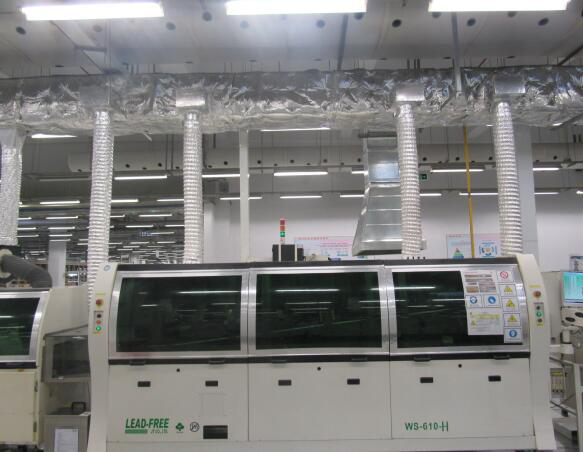

對SMT線，回流爐排風管的風速，電機的運行狀態，進行監測；

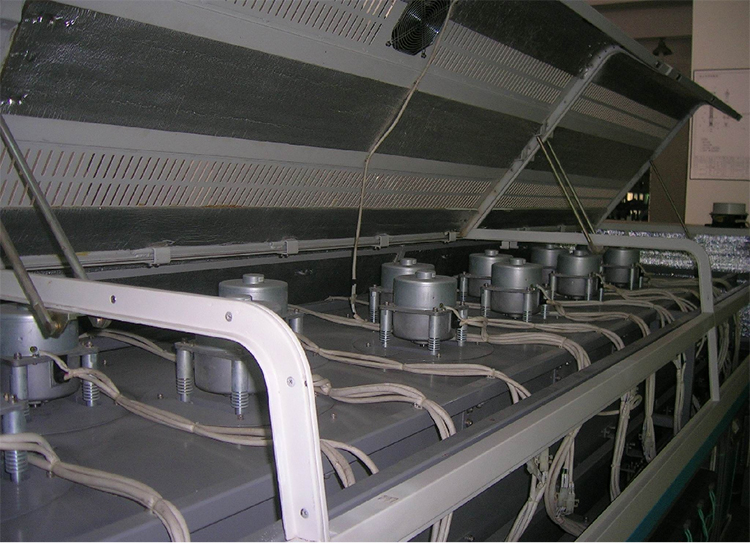

電機運行狀態，主要關注電機是否正常運行，是否有過載、溫升、振動動等異常現象出現；避免出現電機故障停機，工作人員還未發現，或是未能即時發現的情況；

減少人工巡檢費時、費力，且不能及時檢測到故障的情況；

將采集到的排風管風速、電機運行狀態等數據，在電腦上展示，生成歷史數據，報表、曲線、趨勢；

并可將數據，推送至MES或其它第三方軟件平臺。

技術方案設計

根據回流爐的結構及特點，排風管風速及電機運行狀態數據采集系統的方案設計如下：

選配多回路的電力監測儀表，檢測每臺電機的工作電流；

根據現場要，可在電動機上，加裝振動傳感器，通過振動數據，判斷電機運行狀態；

在裝差壓原理的風速傳感器，檢測排風管風速；

電流、振動、風速數據，通過無線方式上傳至物聯網關，網關通過以太網口或WI-FI，轉發數據至平臺；

配置一套軟件平臺監控系統，或用戶已有的系統，如,MES，對采集的數據進行處理，實現用戶要求的工能。

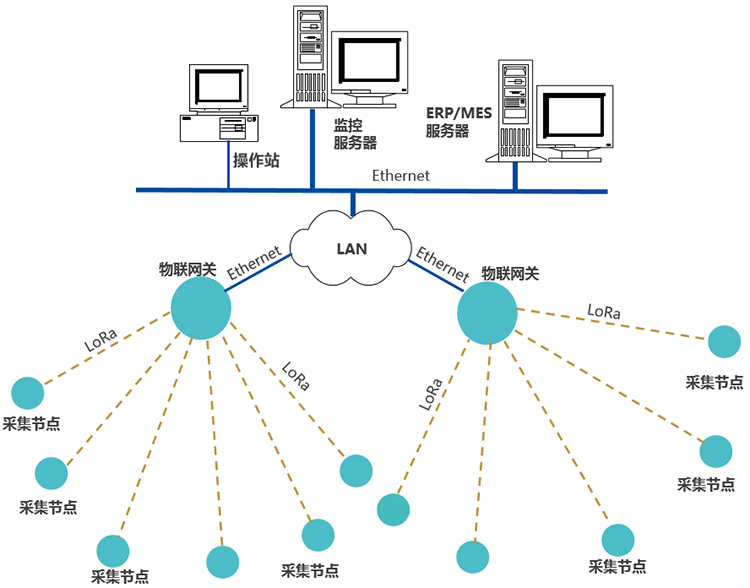

通信網絡方案設計

每個監測參數點，用電、振動、風速，安裝相應的采集裝置、傳感器，采集所需數據；

每個采集裝置、傳感器，通過LoRa無線通訊上傳數據至物聯網關，網關通過Ethernet或Wi-Fi，接入LAN，推送數據至企業生產管控服務器。

LoRa無線通信網絡技術參數：

無線頻段：490MHz（ 430-510MHz ），可提供不同國家地區規定的頻段；

應用于跨車間、廠房，節點電池供電的無線傳輸；傳輸距離300m至5Km；

網關支持Ethernet/Wi-Fi/RS485等接口，可同時向多個系統上傳數據。

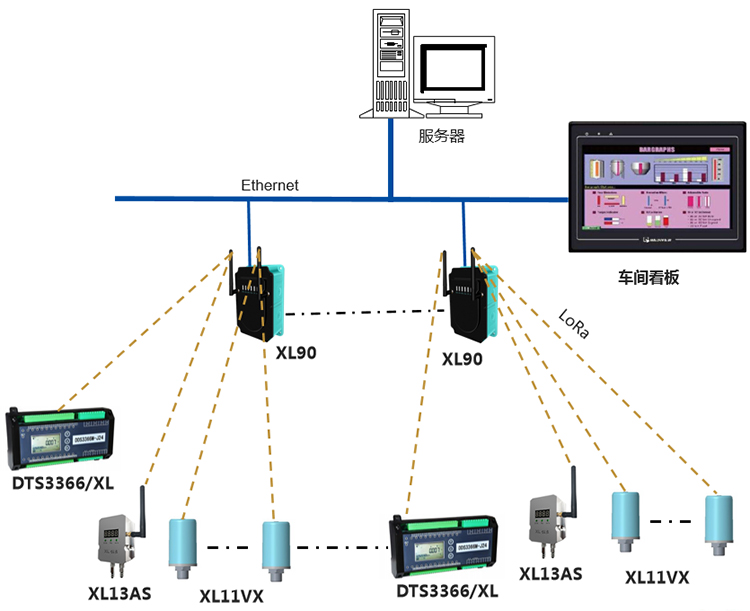

采集節點裝置配置示意圖

基于XIoT技術的回流爐運行狀態數據集系統，選擇DTSD3366/XL電力監測儀表，XL13AS無線風速傳感器、XL11VX無線振動傳感器，采集回流爐運行數據，無線上傳數據至XL90物聯網關：

每臺DTSD3366/XL ，同時采集多個回路的電流數居，根據回流爐電機的參數(有單相電機、有三相電機)，選配相應參數的電力儀表及電流互感 器，采集設備上所有電機的電流數據；

X13振動傳感器，每臺電機配置1臺，吸鐵石固定安裝，電池供電。
