XL16IT無線熱成像測溫傳感器選型說明及應用案例

XL16IT熱成像測溫應用

XL16IT無線紅外熱成像測溫傳感器，主要用于設備內部，狹窄空間內的設備發熱點，非接觸溫升監測：

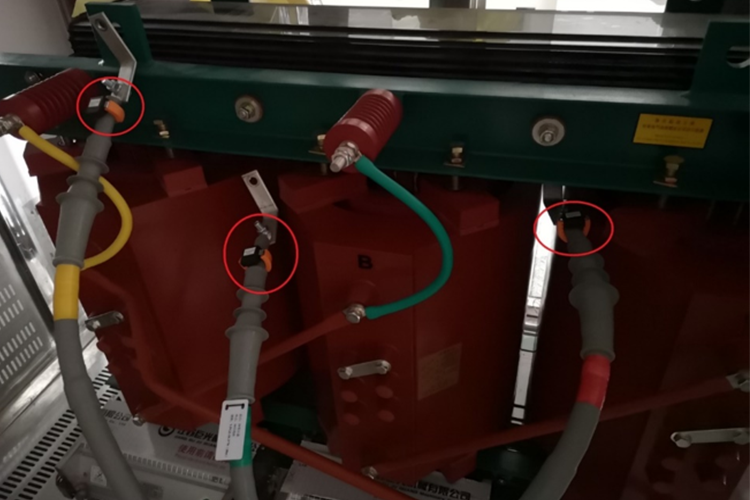

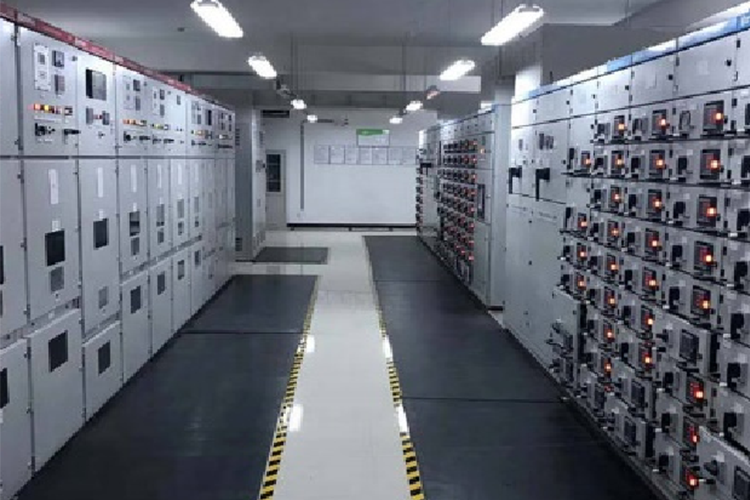

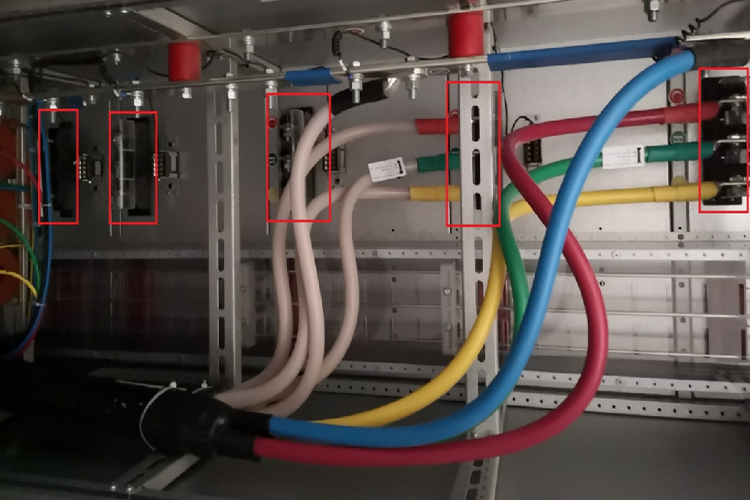

配電柜（開關柜）、變壓器等電氣設備母線、銅排、電纜等的連接部位溫度監測。

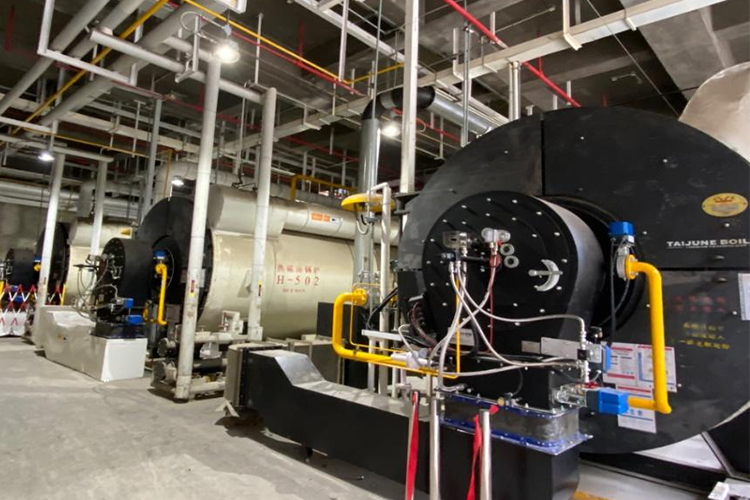

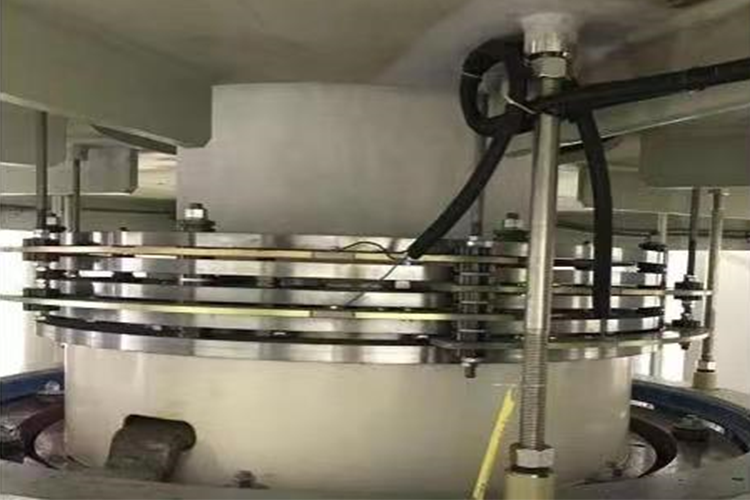

大型設備旋轉、接觸部位溫度監測，如空壓、制冷、發電、磨機、破粹機等設備。

XL16IT技術參數

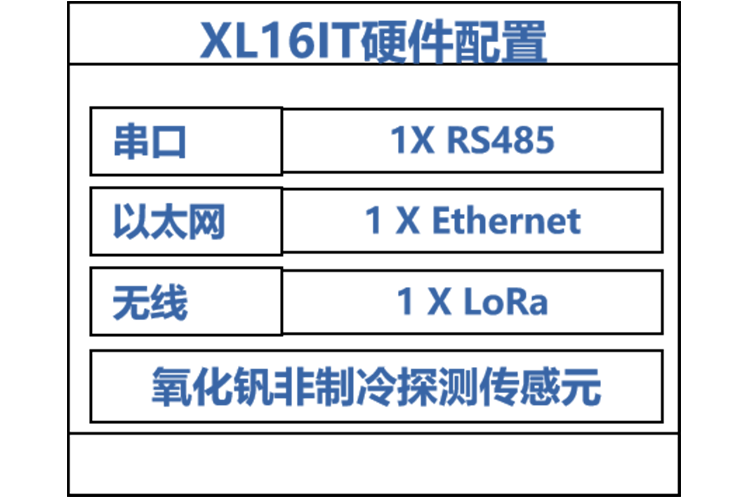

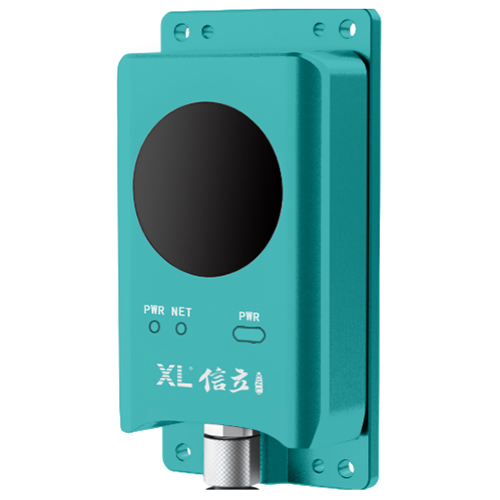

XL16IT紅外熱成像溫度傳感器，配置氧化釩非制冷型探測傳感元件，監測：10個點、10個框、1條線的溫度。

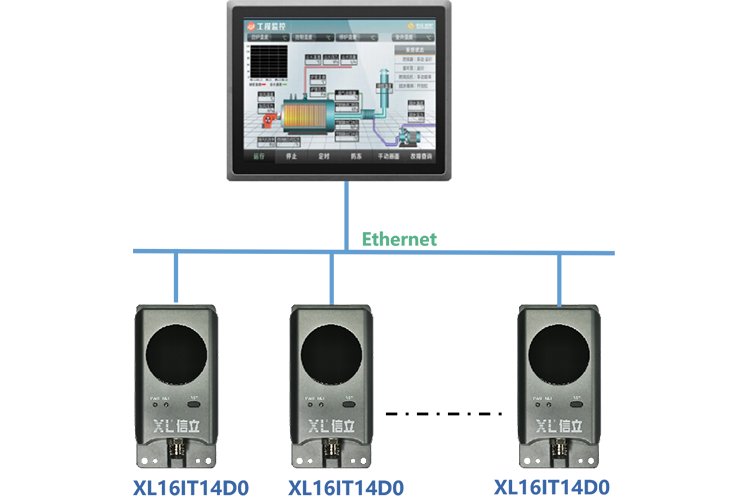

可從以太網讀取圖像信息。

選擇LoRa通信，須選XL9X系列物聯網關作為無線接收端。

分辨率：160 × 120。

測溫距離：0.1~1.5 m。

視場角：90° × 65.3°。

測溫范圍：-20 ℃-150 ℃或0 ℃-550 ℃；精度：±2 ℃或讀數的±2%。

工作環境：-10 °C~50 °C，＜90% RH。

工作電壓：DC10-30V。

防護等級：IP67。

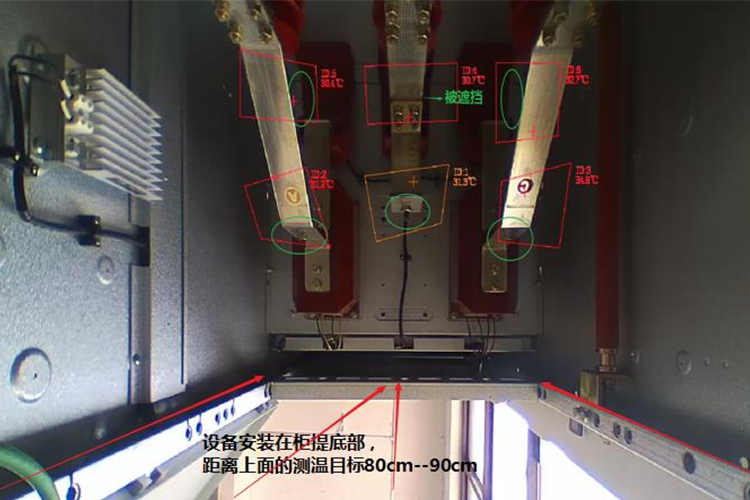

支持配電柜內磁吸安裝、壁裝、吊裝、柱裝等。

XL16IT技術說明

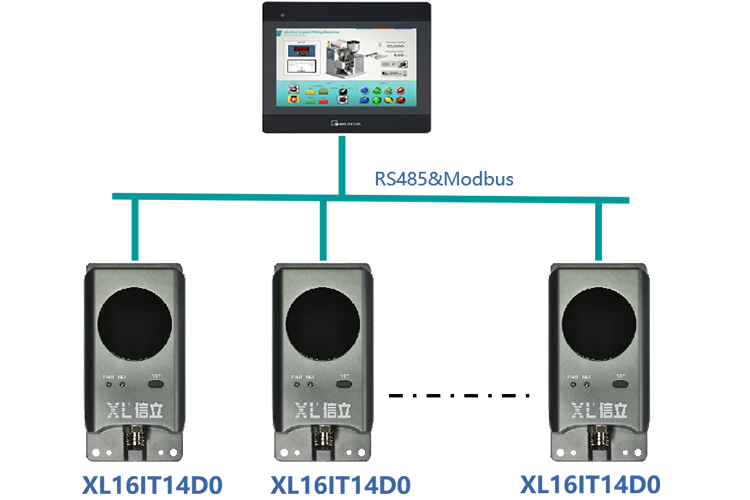

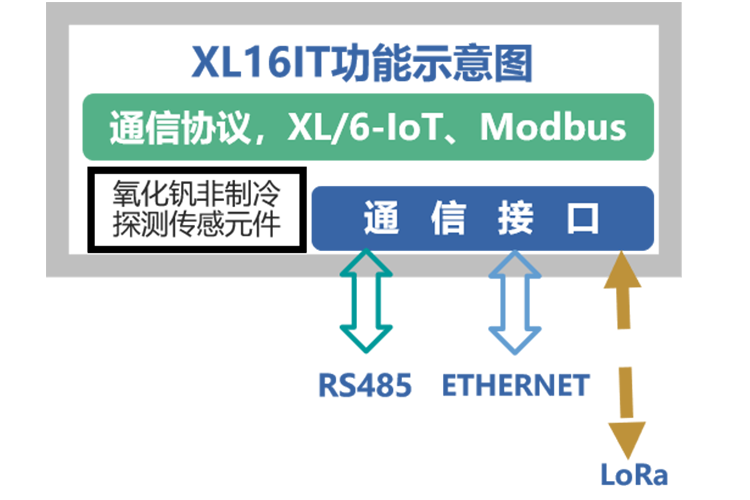

測溫：可在被測部位設定10個點、10個框（每個框內的最高、最低、平均溫度）、1條線（線上的最高、最低、平均溫度），進行測溫。通過LoRa(433MHz)、RS485、以太網等通信口輸出溫度數據。

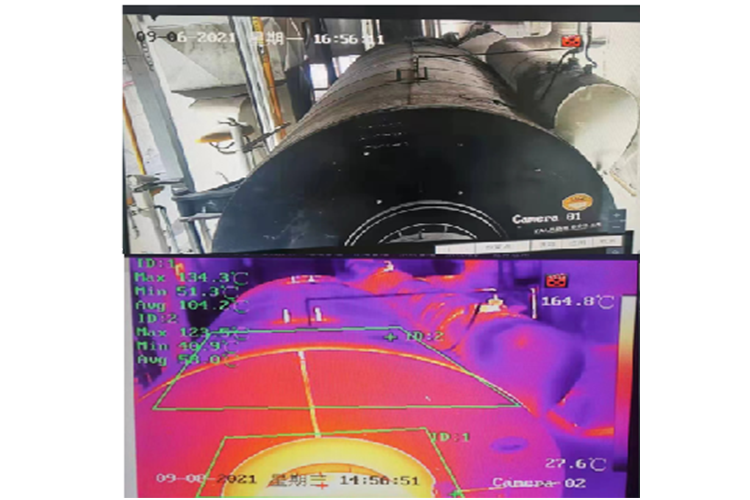

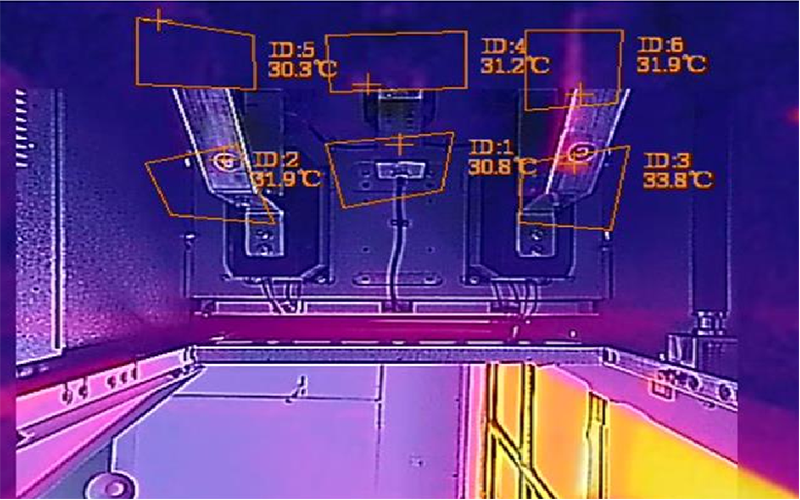

從以太網讀數據，可獲取測溫部位圖像，圖像疊加顯示設定的監測點、框、線，等范圍的溫度值。光標提示高、低溫部位。

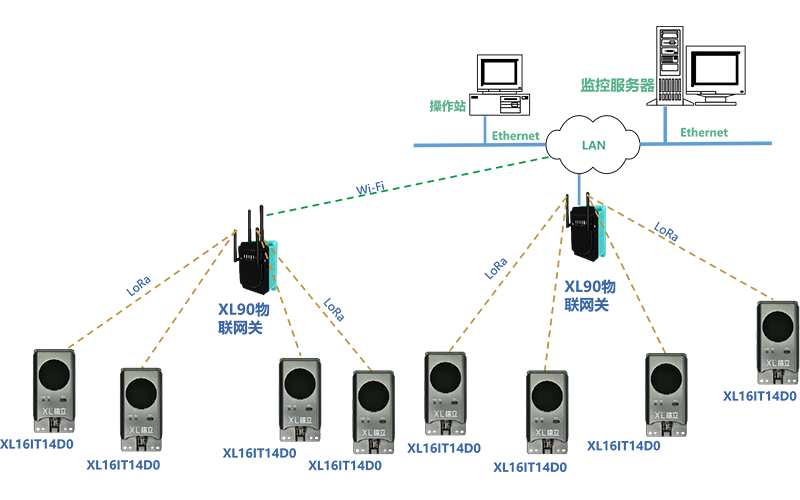

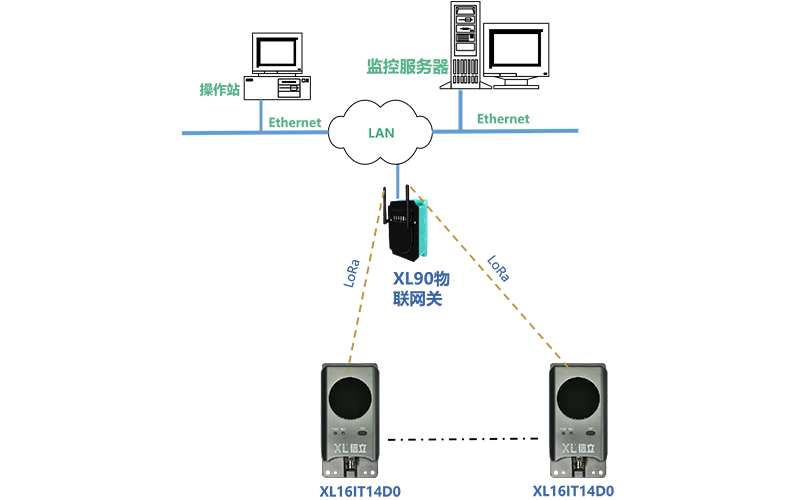

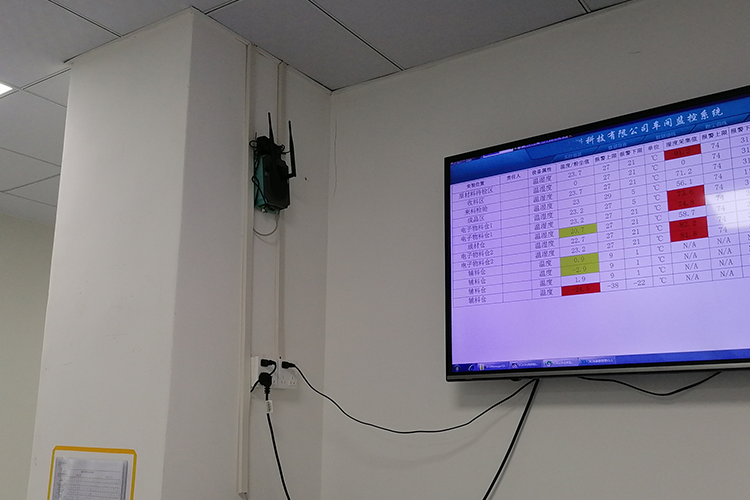

LoRa無線上傳溫度數據，須選XL9X系列物聯網關作無線接收端，通過Ethernet、Wi-Fi、RS485，或4G通信方式，接入溫度監控軟件平臺，支持Modbus RTU/TCP、MQTT、SOAP、寫數據庫，等等通信協議。

分辨率：160 × 120。

測溫部位的目標成像：>5*5個像素，測溫傳感器即可測溫。

熱成像近攝距：0.1m(米)。

測溫最遠距離（推薦）：0.1 X 0.1(m)的測溫面積，最遠測溫距離為1.5 m（米）。

	測溫條件	像素估算方法
測溫計算	目標成像 >5*5 像素	N=D/L/IFOV=DF/LD， N：像素點， D：目標尺寸，單位米， L：目標與熱成像設備距離，單位千米， IFOV：空間分辨率，由像元間距除以鏡頭焦距得出，d/f， d：像元間距，單位微米，=17微米， f：鏡頭焦距，單位毫米，=1.9毫米。
