一、方案背景

在動力電池生產過程中，焊接環節需要保持一定的風速范圍，風速過低可能導致虛焊，影響動力電池結構強度。

本文提出一種基于信立物聯網的動力電池產線風速實時監測系統，實現風速實時感知，以保持風速控制在合適范圍內，提高動力電池焊接質量。

二、方案設計

本方案由三層結構組成：感知層、網絡層、平臺層。

感知層

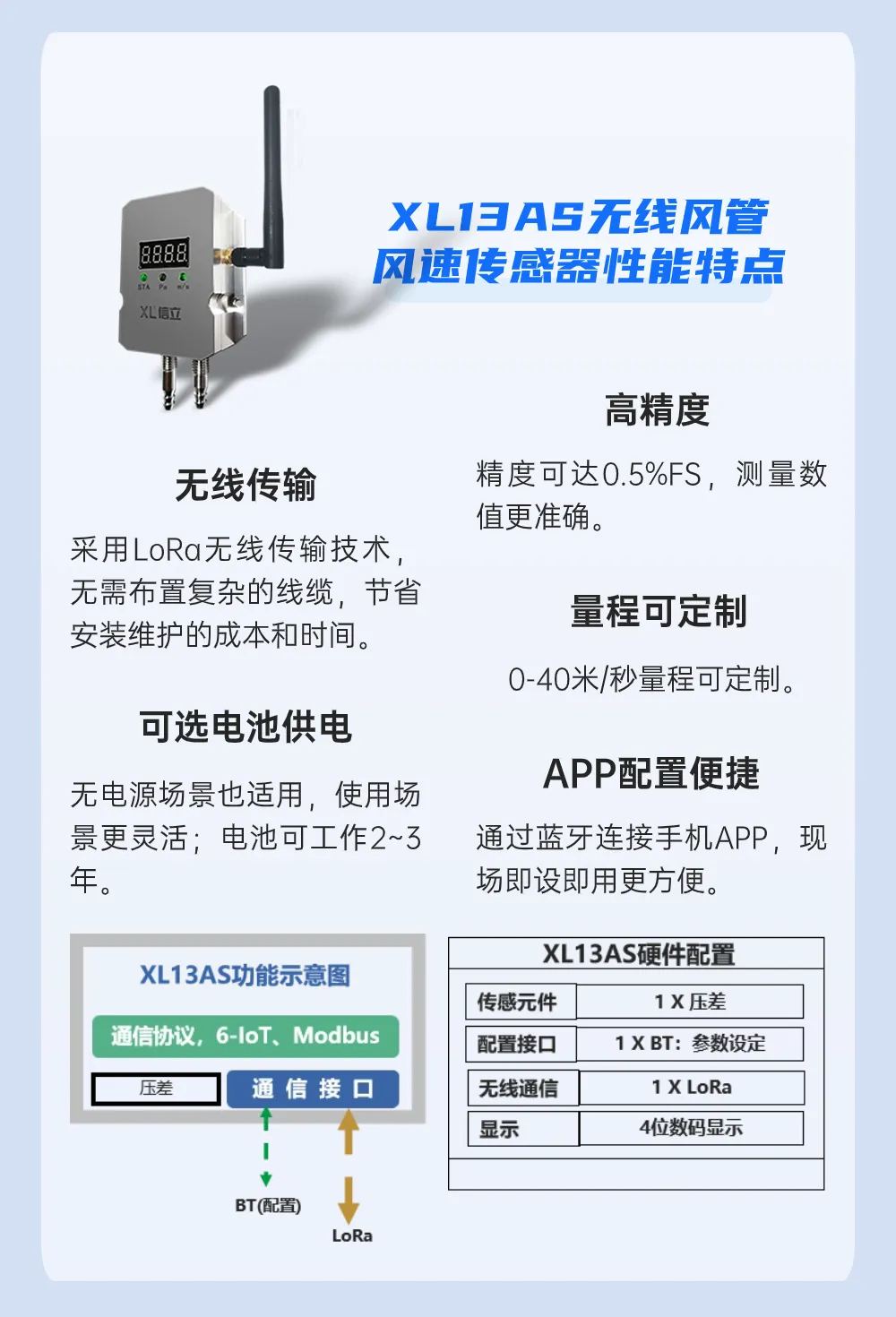

選擇XL13AS無線風管風速傳感器，對當前風速實時監測。帶顯示，現場可直觀了解當前風速。

根據現場需求，可聯動電機，當風速過小或者過大，自動調節抽排風扇的轉速，以保持風速控制在合適范圍內。

網絡層

XL13AS無線風管風速傳感器通過LoRa無線傳輸方式，將數據上傳至XL802通信主機，通信主機可選以太網、Wi-Fi、4G通信方式，推送數據至監控平臺、企業生產管控服務器等。

可設XL87監控終端，實現就地監控。

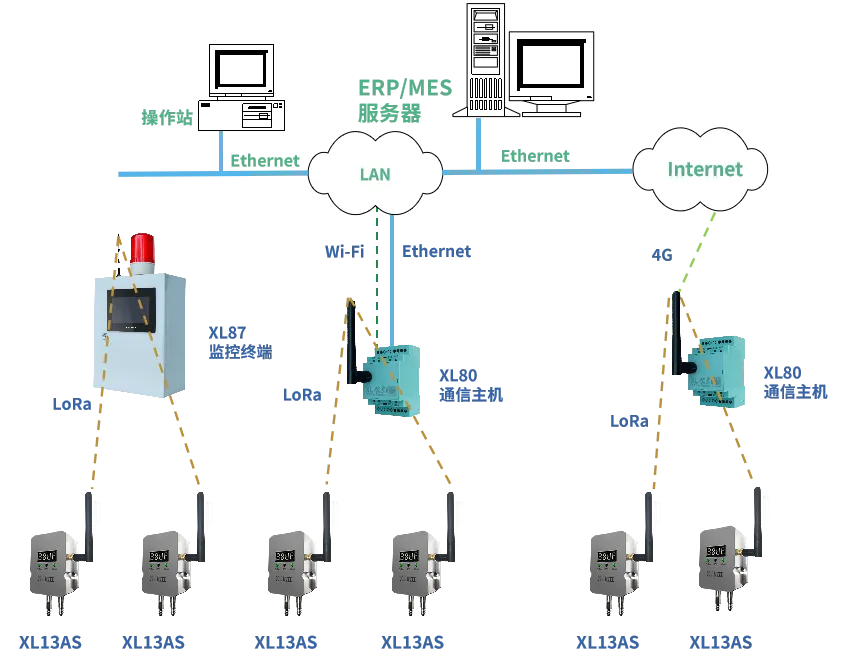

△系統結構示意圖

平臺層

搭建信立工廠數智化系統平臺，以可視化界面實時監測掌握當前風速數據：

三、方案效益

提高管理效率：遠程實時監測，方便管理人員隨時了解當前風速，并可遠程聯動控制電機，提升設備管理的靈活性和效率。

提高焊接質量：實時監測風速并保持在一定范圍內，有助于提高焊接質量，提升電池結構穩定性；

優化決策：信立工廠數智化系統平臺，基于AI數據分析，自動生成分析報告，為用戶提供數據參考和決策依據，優化調整風速合理運行范圍，進一步提高設備運行效率。
